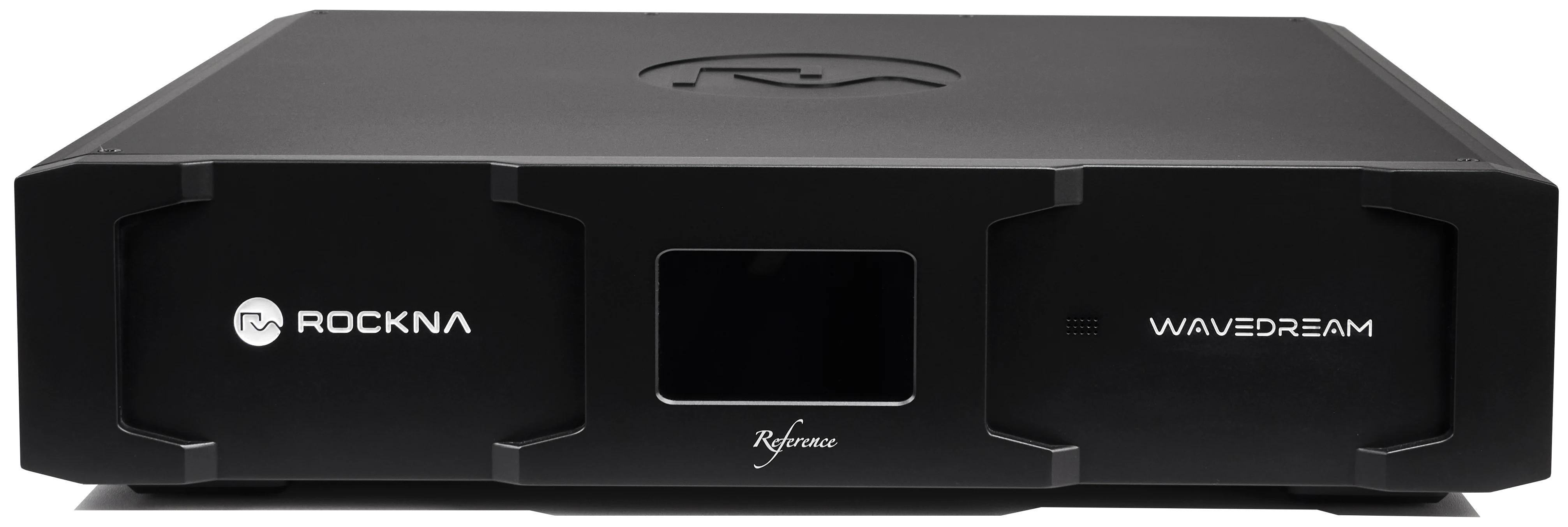

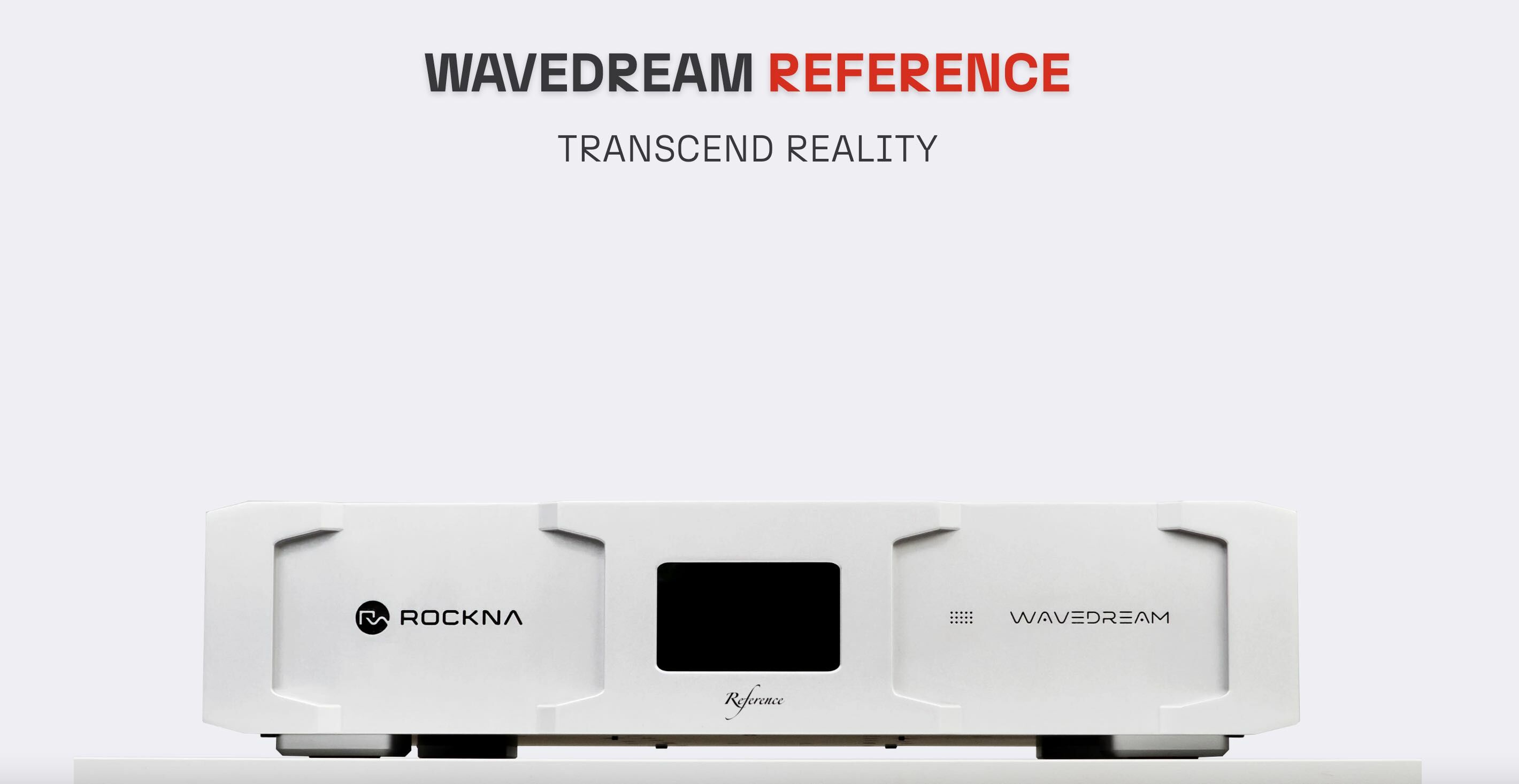

十年前,Rockna Audio 推出了 Wavedream DAC,這款裝置不僅定義了Rockna Audio 的品牌,也深深影響了追求極致音質的音響愛好者。如今的 Wavedream Reference 不僅是 DAC 的進化,更是一個超越以往的里程碑。它藉由精密的工程設計、卓越的性能與優質的音效,將數位類比轉換技術推向了新的巔峰。經過多年累積的經驗和多項技術突破,Reference 成為了重新定義 Rockna 品牌的契機——它的特別之處,足以配得上一次全面的品牌改造。
Reference 的每個核心元件或子系統都由 Rockna 的專屬硬體與客製化軟體定義。Rockna Audio 不滿足於現成解決方案,如商用 DAC 晶片、OEM 串流模組或訊號放大器。Rockna Audio 始終堅持原創性與優雅技術解決方案的品牌哲學,呈現出高度創新、技術精湛的產品。
硬體架構

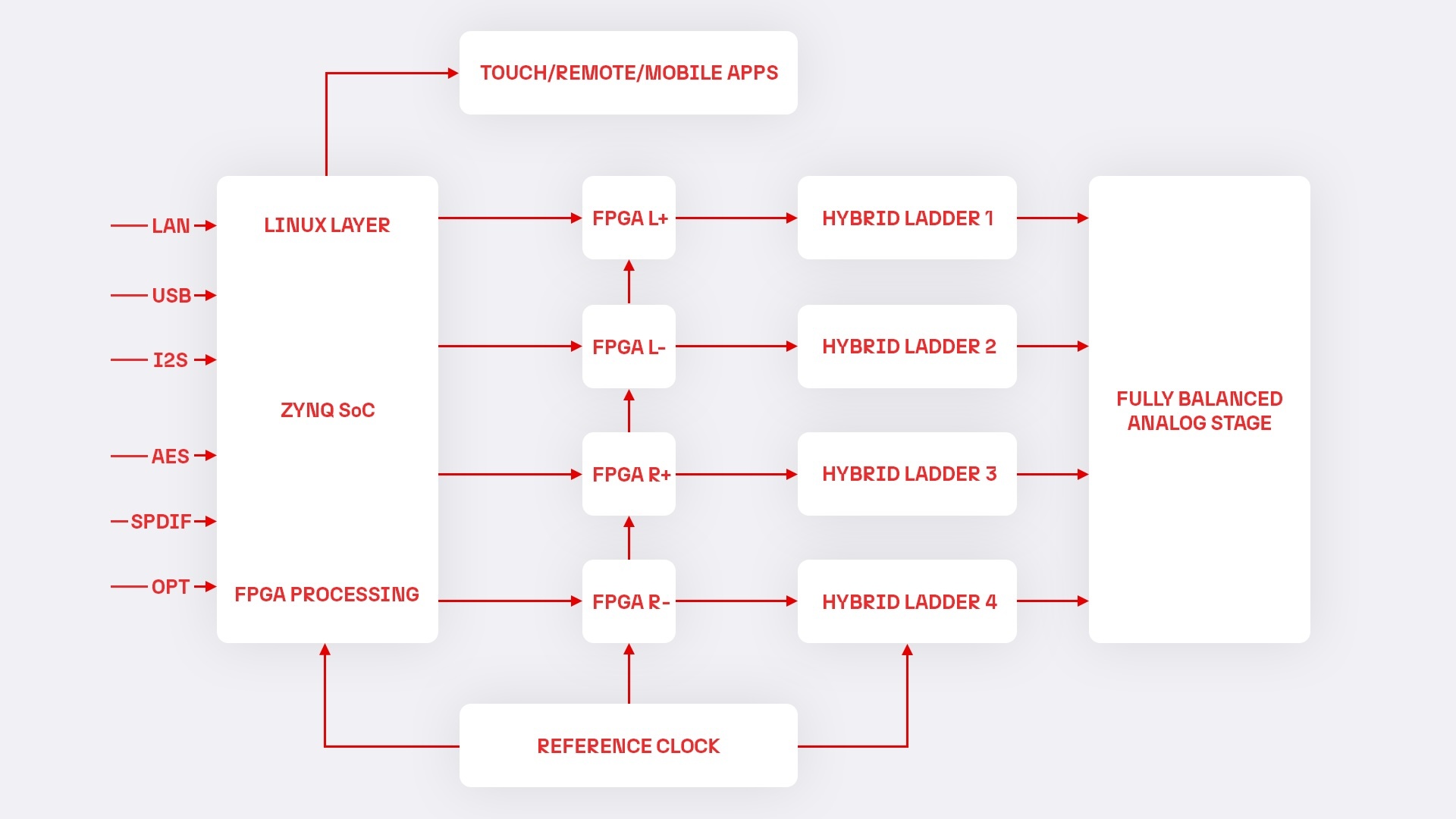

Wavedream Reference 的核心是Rockna Audio 的專屬架構,專為追求音效重現的極致精確與卓越細緻而打造。這款 DAC 採用高度最佳化、高效能的 AMD/ZYNQ 晶片來負責主控與網路渲染,並配備四顆 FPGA,每顆 FPGA 對應離散轉換系統的每個相位處理。整機運行 Rockna 客製化的 Linux 系統,處理所有非音訊處理的任務,而音訊處理則完全交由專屬的硬體模組執行。

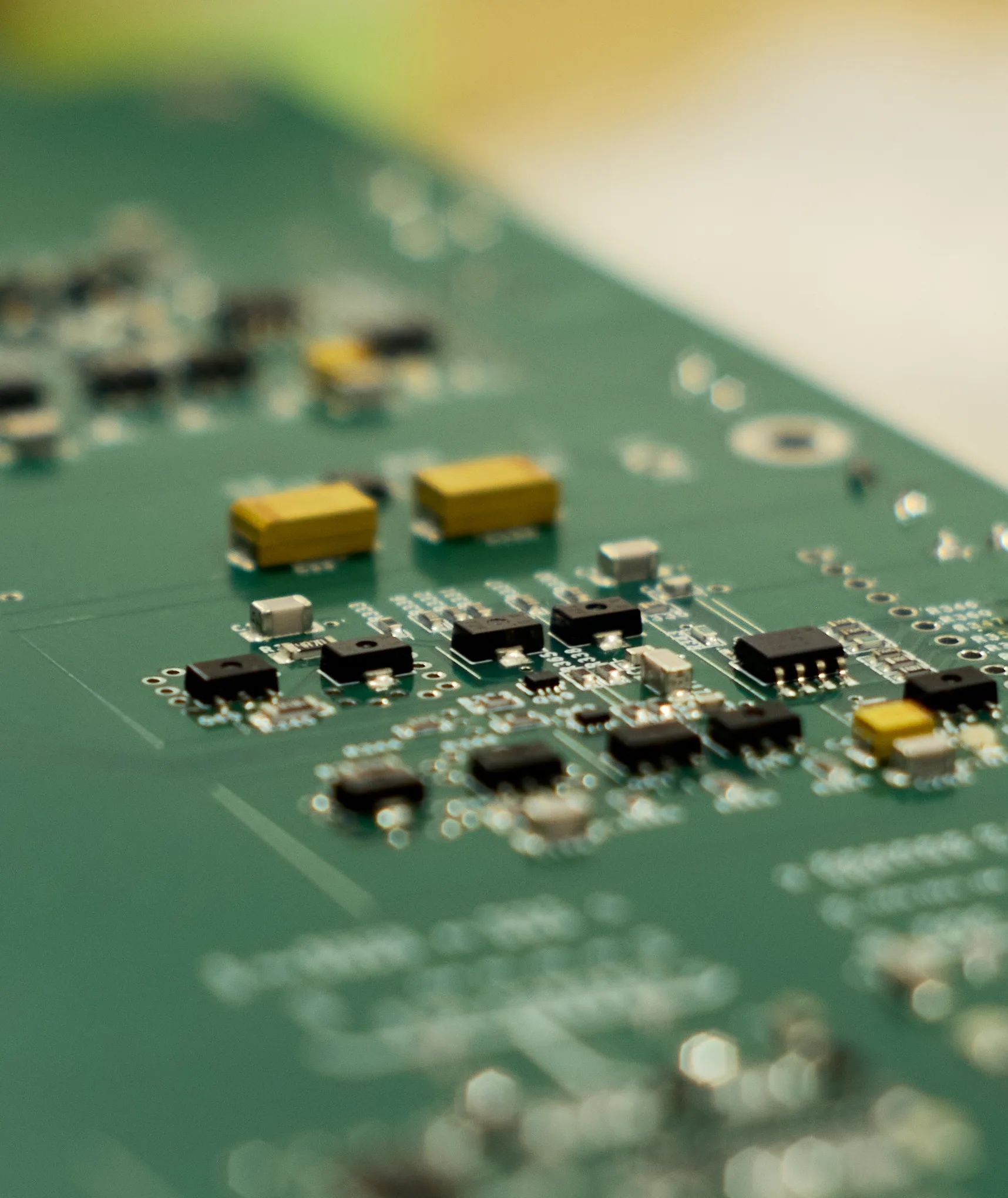

為了完成優雅的內部規劃設計,Rockna Audio 為數位前端處理和網路渲染設計了一塊 10 層核心主板。此外,Rockna Audio 開發了一個全新的專用低噪聲供電板,並以對稱方式安裝了新的轉換模組,每聲道兩塊。與經典 Wavedream 相比,設計進行了最佳化,縮短了時鐘和數據訊號的傳輸路徑,並使用更高品質的板對板連接器,因此訊號完整性得到了顯著提升。此外,環形變壓器和顯示螢幕採用了內部銅箱屏蔽,類比電路則隱藏在左右兩側電路板的背面。
Rockna 對卓越 DAC 的哲學是精通混合訊號技術的藝術,從而讓輸出訊號保留原始錄音的所有細緻層次。許多人認為祕訣在於數位處理,但這只是拼圖的一部分。當音訊從數位轉換到類比領域時,時鐘系統扮演著關鍵角色,它提供了一種現實感、類比音效,並創造出聲音的3D立體感。大多數數位類比轉換器會依賴晶片內建的非同步升頻轉換器(ASRC),雖然 ASRC 本身可能有它聲音特性,但它品質通常受到成本和晶片面積的限制,容易對音質造成負面影響。

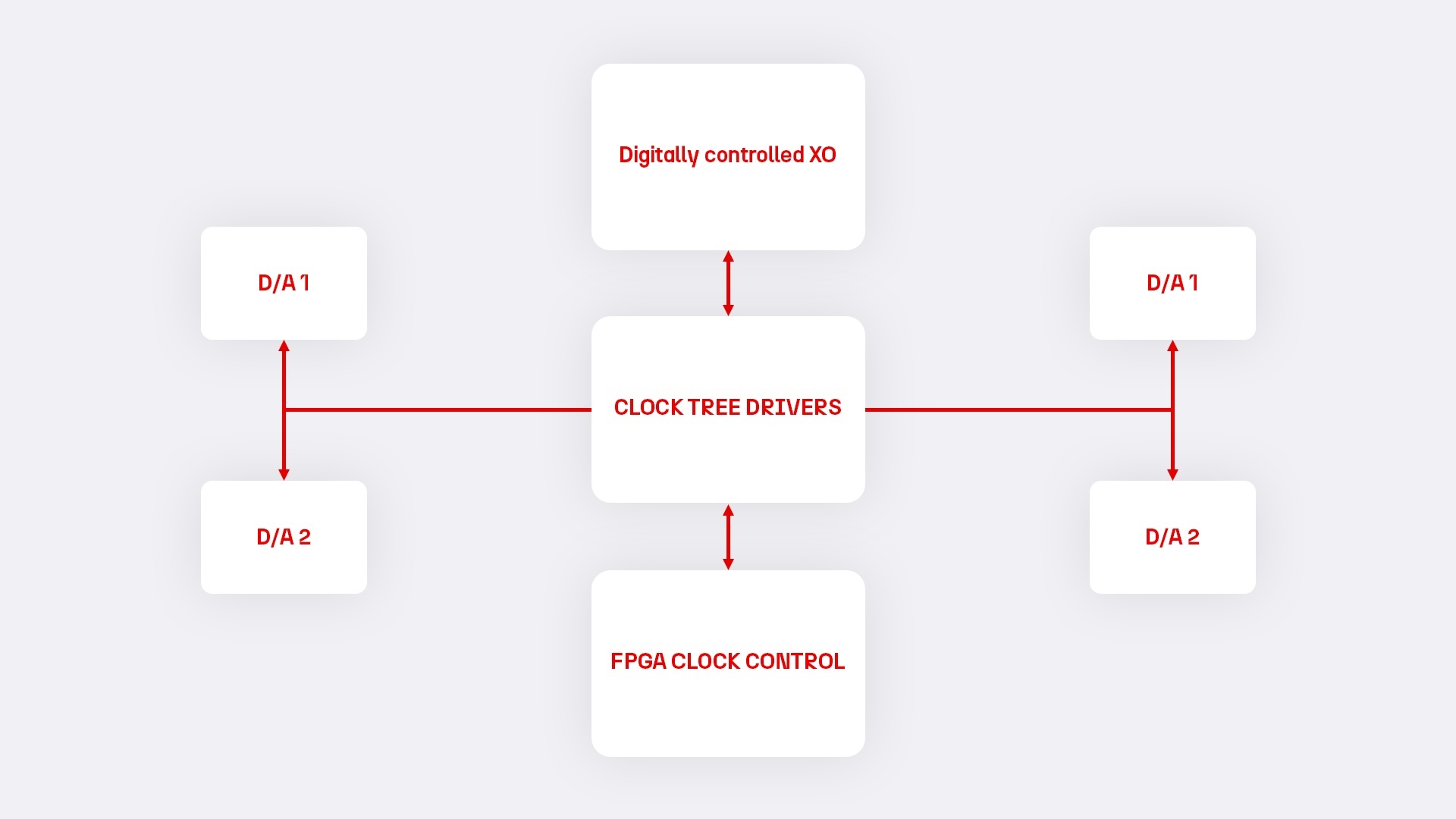

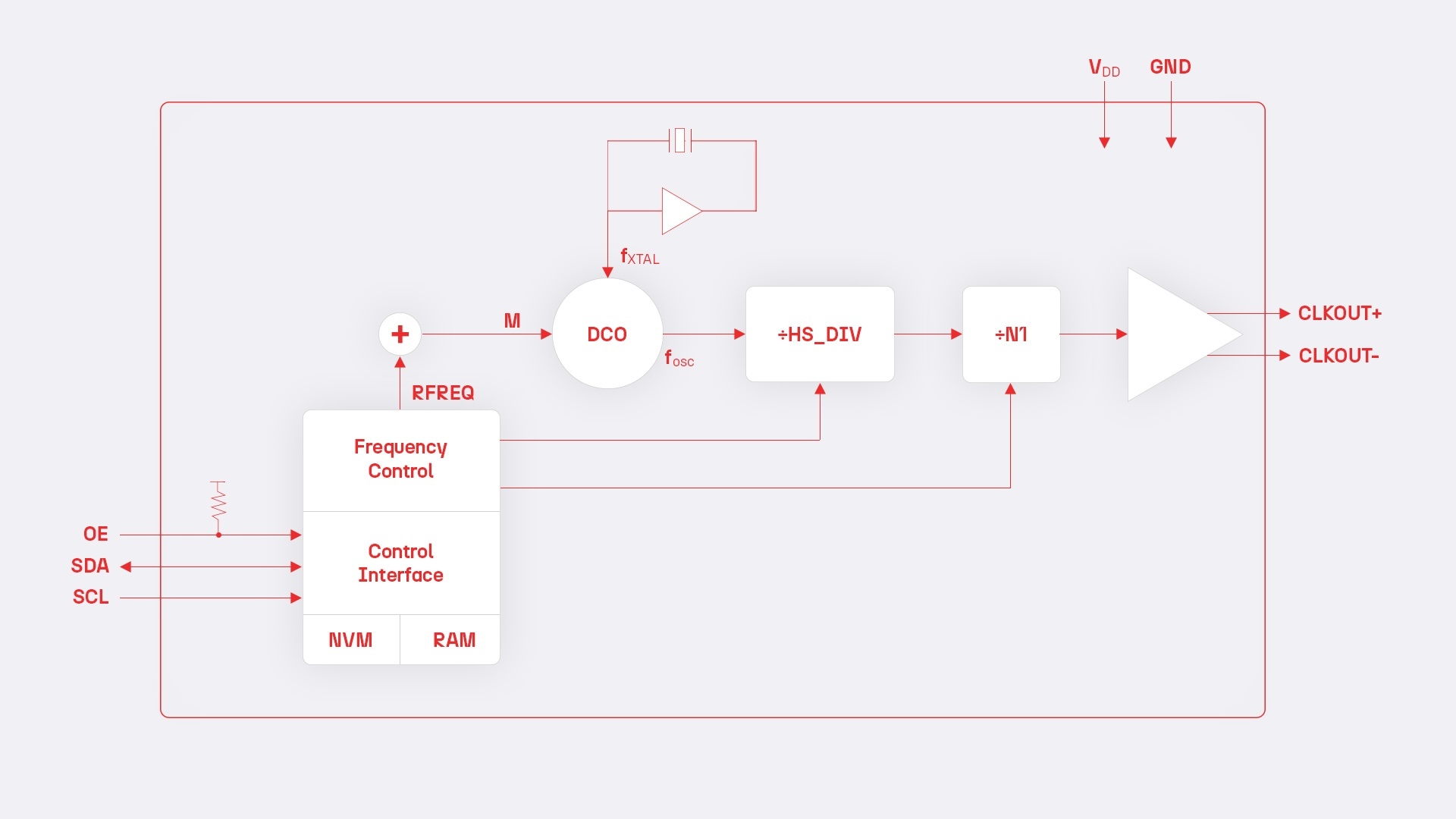

在 Wavedream Reference 中,Rockna Audio 開發了一種先進的無ASRC (asynchronous sample rate converter clock)數位 PLL 時鐘解決方案,使 DAC 表現如同類比音源,呈現自然的節奏與律動感。另一個重要因素是,數位訊號實際上以高速類比訊號的形式傳輸,因此必須以相應的方式處理。位元在抽象層面上是一種理論上的數據,但在PCB、連接器與線材方面,它們是一系列高速的矩形類比訊號,並非完美無瑕:這些訊號有上升時間、下降時間,可能受到振鈴、尖峰、反射、串擾、相位噪聲(jitter)等問題的影響。正因如此,Rockna 透過處理無線電干擾技術,專注於解決這些破壞Rockna Audio 所追求的類比音質的問題。
混合式電源供應

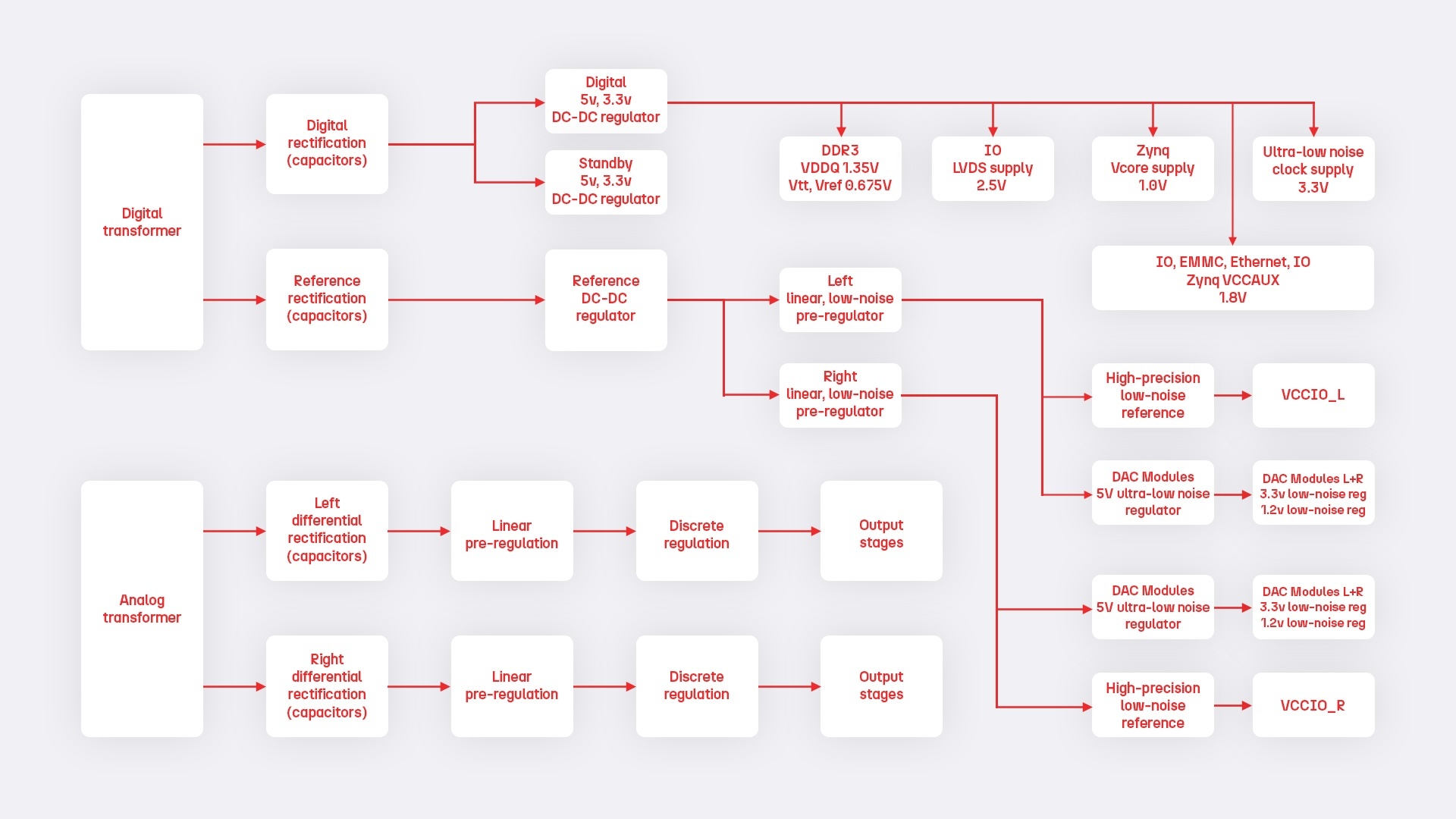

Reference 的電源供應複雜性可參考下圖。Rockna Audio 必須在效率、內部空間以及 DAC 性能所需的超低噪聲之間取得完美平衡。超過 20 個電源相關電路驅動超過 90,000 uf的電容量。音響等級的環形變壓器隱藏在厚銅箱下,銅箱同時也是屏蔽層。
DAC 模組

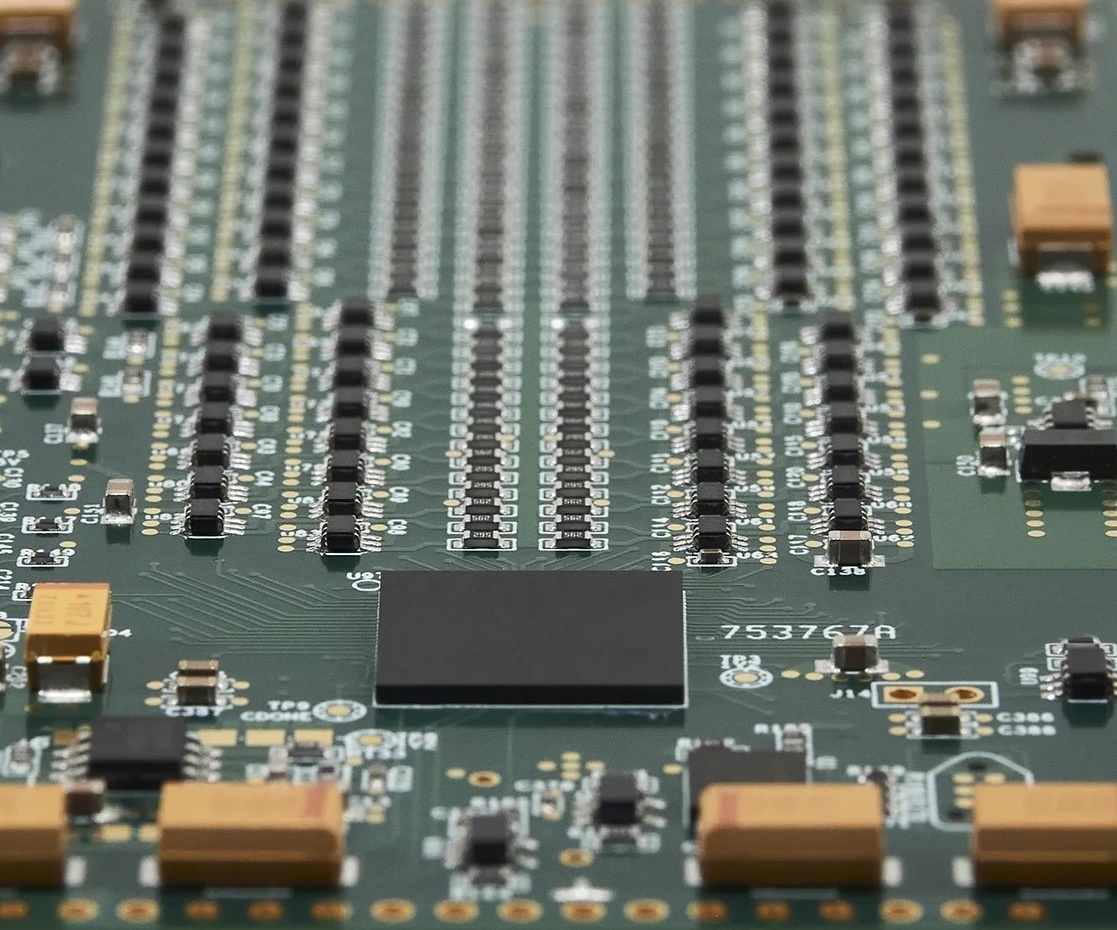

在數位類比轉換段,Rockna Audio 開發了一個經過進化的版本,它原型來自經典 Wavedream DAC 中使用的強大 DAC 模組。這些模組本身是複雜的技術結晶,採用FPGA + R2R Ladder DAC架構。該模組能夠處理高達數 MHz 的取樣率,它輸出為無緩衝設計,帶來了音樂播放的透明度與自然的聲音重現。
類比段
訊號路徑的最後一環是類比輸出段,它對最終音質的影響至關重要。該設計從頭開始構建,專為新型轉換模組而量身打造,採用完全離散的電路架構,既充當高速緩衝器,同時保持電路的簡潔,以達到完全透明的聲音表現。Rockna Audio 結合了 JFET 和雙極性元件,採用 A 類設計,具有低閉環輸出阻抗和極低的噪聲,與整體性能完美契合。
數位濾波器
內建 FPGA 將所有輸入訊號做16倍的升頻。DAC 模組將根據輸入取樣率,以 768kHz 或 705.6kHz 的速度解碼數位訊號。Rockna Audio 發現此速率對於 DAC 模組的類比性能而言是最理想的。這個簡單的倍率背後蘊藏著強大的運算能力,數位濾波器是多個 DSP 模組並行合作的成果。

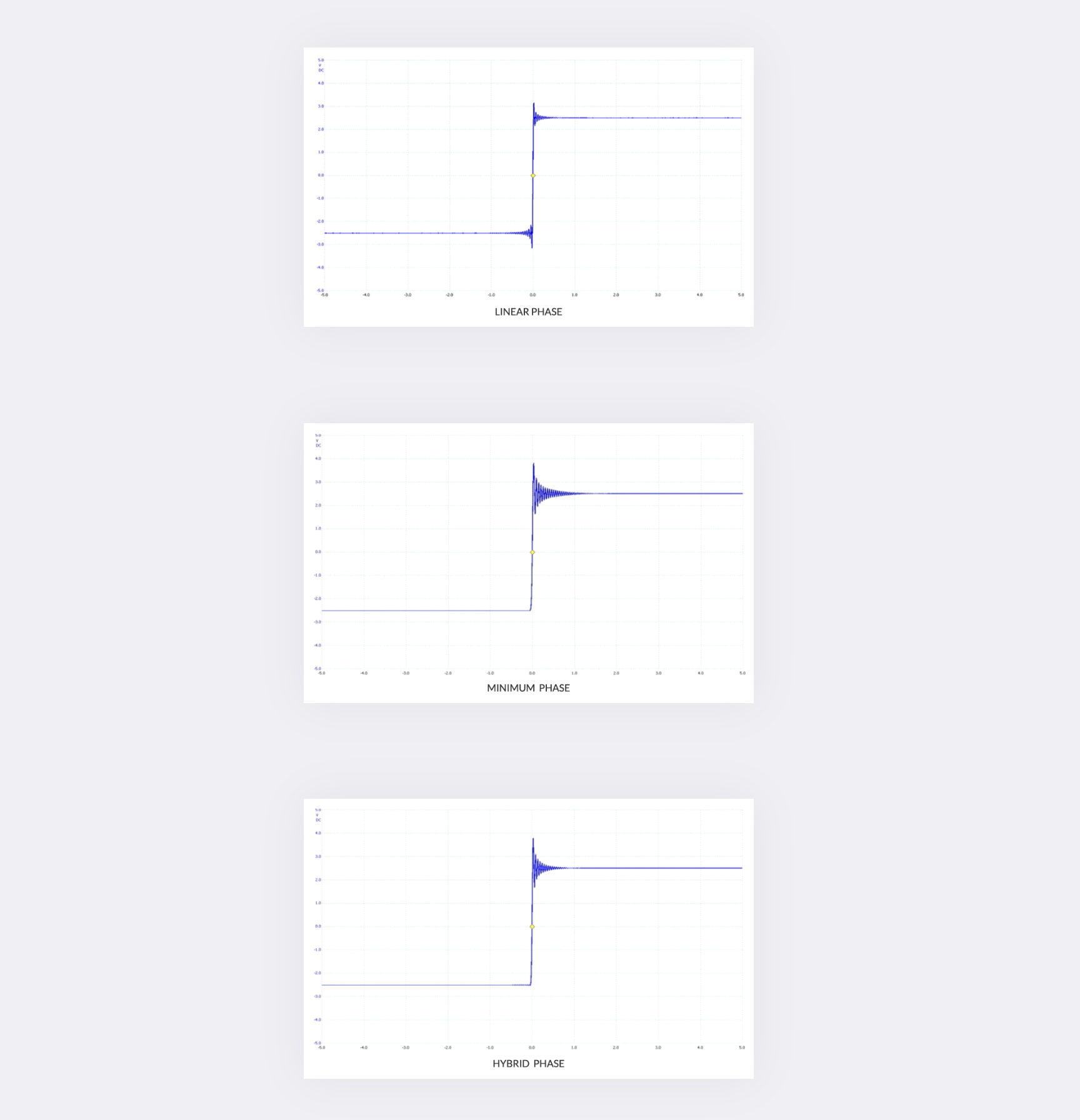

經過大量數學模擬與仔細的聆聽測試,Rockna Audio 打造了一個自製的 Parks-McClellan 升頻濾波器。提供三種變化型:線性、最小相位和混合相位。這些濾波器經過高度最佳化,提供卓越的濾波效果。
網路渲染器
Reference 內建的網路渲染器不僅是Rockna Audio 的專屬設計,因為它跟 DAC數位前端的完美整合而與眾不同。沒有獨立的「串流區塊」或是額外的電路板,因此不需要專用的外部連接,也避免了數位訊號路徑中的不必要障礙。這個渲染器直接整合在 Rockna ZYNQ SoC 中,充分發揮它優勢,讓音樂表現達到完美狀態。
強大的操作

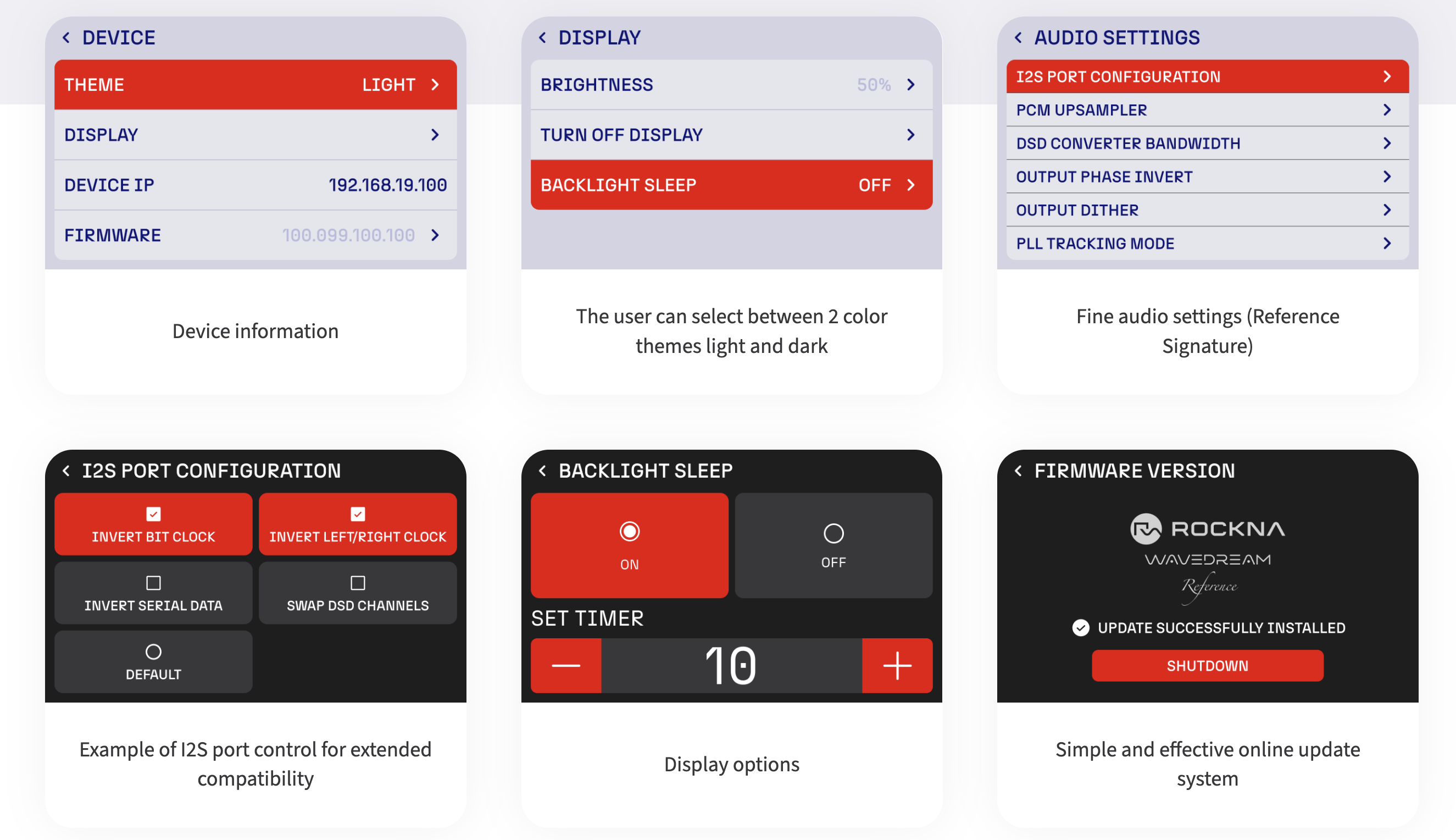

簡潔的用戶介面與便捷操作是 Reference 體驗的一部分。Rockna Audio 團隊投入大量精力設計了直覺的用戶界面。裝置有三種控制方式:前面板的觸控螢幕、典型通用的紅外線遙控器,以及iOS 和 Android 的手機應用程式。
遙控器操作
除了觸控螢幕操作之外,此裝置還可以使用通用的遙控器以及Android 和 iOS 的手機應用程式進行控制。
遙控器採用金屬材質,按鍵有背光,並內建動作感應器。
產品硬體規格:
處理核心:AMD ZynQ SoC,搭載專屬 Rockna 韌體
DAC 模組:4 個 R2R 離散 DAC 模組 RD-0 MK2
數位訊號處理:28 位元 FPGA 驅動,每個開關/位元獨立控制
時鐘管理:Femtovox 2-LPN,鏡像時鐘分配
供電系統:
Ultra-low noise、精密調校電源供應設計
關鍵節點局部穩壓
類比段的離散穩壓
大容量電容緩衝
音響等級銅屏蔽變壓器
訊號路徑:關鍵路徑採極度嚴格阻抗控制
硬體 FPGA 升頻
Rockna 開發之專屬 Digital-PLL 拓撲,ASRC-free (asynchronous sample rate converter clock)
輸出級:
全離散輸出級(標準版)
32 位超精細音量控制
輸入介面:LAN、USB、I2S、SPDIF、AES/EBU、Toslink
輸出介面:RCA 與 XLR
性能數據:
總諧波失真 (THD):-102 dB (-3 dB)
動態範圍 (DNR):135 dB
最大輸出:2.3V RMS (RCA), 4.6V RMS (XLR)
機身設計:全鋁合金機身,提供霧面黑或霧面銀配色
尺寸:450 x 390 x 105 mm
重量:10 公斤
產品軟體規格:
Rockna 客製化Linux Kernel
Roon bridge、UPnP, OpenHome
Airplay, HQPlayer NAA, Spotify Connect
可客製化設定的I2S輸入設定
可選擇的DSD頻寬
輸出Dither
PLL追蹤模式
Android與iOS遙控App
可透過網路OTA升級韌體
